Merkmale
- -5 kV bis -50kV Ausgangsspannung
- 0 bis 200µA Strahlstrom
- 24V DC Eingang
Filament-Heizung
- Max. 2Vrms nominal Filament-Spannung bezogen auf den negativen Hochspannungsausgang
- Max. 300mA Filamentstrom
Bedien- und Anzeigeelemente
- Fernbedienung und -überwachung über analoge Schnittstelle; 0-5V DC entsprechen 0-100% der maximalen Nenngröße
Schutzeinrichtungen
- Temperaturüberwachung und Übertemperaturabschaltung mit automatischem Neustart
- Hochspannungsausgang 100% kurzschlusssicher gegen Masse
Mechanische Daten
- Durchmesser ca. 44mm, Länge ca. 350mm (ohne Kabelanschlüsse)
- Ca. 585g
- Open frame

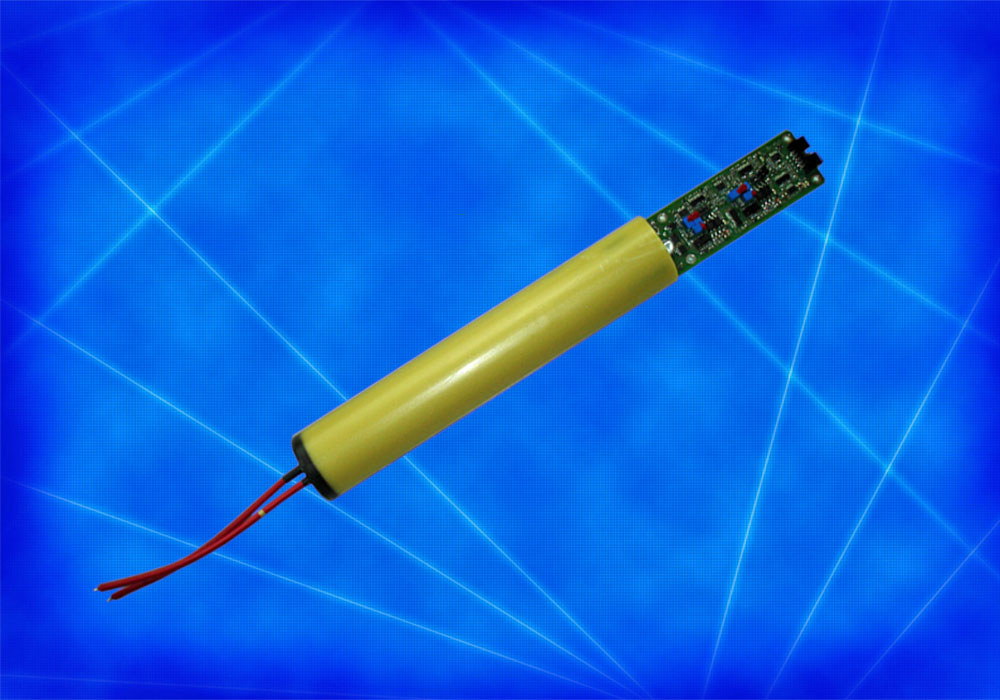

Bauform speziell für RF-Bohrlochsonden
Das besondere an dieser Hochspannungsbaugruppe mit Floating-Filament-Heizung ist ihre Bauform, die speziell für RF-Bohrlochsonden ausgelegt ist. Mit ca. 44mm hat die Baugruppe ungefähr den gleichen Durchmesser wie entsprechende Röntgenröhren. Die Ausgangsspannung beträgt maximal -50kV DC bei einem Ausgangsstrom von bis zu 200µA.
Filament-Heizung
Die integrierte Glühdrahtversorgung ist für den Betrieb einer Floating-Filament-Röntgenröhre ausgelegt. Die maximale Spannung beträgt 2Vrms und der maximale Strom 300mA.
Schutzeinrichtungen
Die Baugruppe schaltet automatisch von spannungskonstantem - auf stromkonstantem Betrieb um und umgekehrt. Sie ist mit einer Temperaturüberwachung und einer Übertemperaturabschaltung mit automatischem Neustart ausgestattet und der Hochspannungsausgang ist 100% kurzschlusssicher gegen Erde. .
Analoge Schnittstelle
Spannung und Strahlstrom werden über eine analoge 0 ... 5V-Schnittstelle gesteuert und überwacht. Die Schnittstelle dient außerdem zum Ein- und Ausschalten der Hochspannung und zum Zurücksetzen der Baugruppe in den Ausgangszustand. Ein zusätzliches Statussignal zeigt den Status der Filamentheizung an.
