Merkmale
- Verschiedene Spannungsklassen bis 150kV
- Leistung je nach Ausführung bis 120W
- Hochspannungseinheit vollständig in Aluminum bzw. Edelstahl gekapselt
Bedien- und Anzeigeelemente
- Einstellung von Spannung (U), Strom (I), dI/dt und dU/dt sowohl direkt am Gerät, als auch über eine externe automatische SPS-Steuerung
- Spannungs- oder stromgeregelte Betriebsart wählbar
- Schiebeschalter zum Umschalten zwischen der Soll- und Istwertanzeige von Spannung und Strom
- Zwei 4 x 20 LCD Displays für Spannung und Strom
- 12 LED-Statusanzeigen
Hochspannungsversorgungen für elektrostatische Industrieanlagen

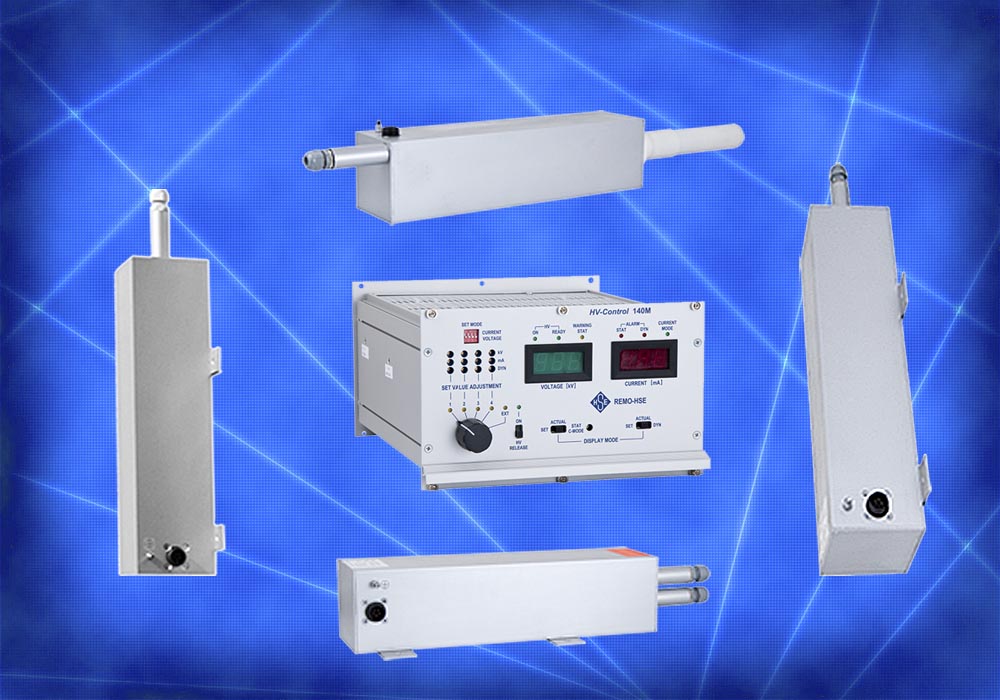

- Mit Hilfe der Ansteuerung HV-Control 140M und den verschiedenen Hochspannungseinheiten der HE-Serie können wir Ihre elektrostatiosche Industrieanlage mit Hochspannung bis max. 150kV und je nach Ausgangsspannung mit einer Ausgangsleistung von bis zu 120W versorgen.
- Sie entscheiden, ob Sie Ansteuerung und Hochspannungseinheit in einem Schaltschrank verbaut haben möchten oder lieber die Variante vorziehen, dass die Hochspannungseinheit direkt dort installiert wird, wo die Hochspannung benötigt wird - z.B. am Balken der Beölungsanlage - und die Ansteuerung in einem bereits vorhandenen Schaltschrank untergebracht wird.
- Um Ihre Anlage sicher zu entladen, können Sie auch noch einen Erdungsschalter in der Hochspannungsanlage integrieren. Für einige Hochspannungsgeräte bieten wir einen Schrank an, in dem ein Hochspannungsgerät und ein Erdungsschalter komplett verdrahtet sind.
Interessiert?
Dann nehmen Sie doch unverbindlich Kontakt zu uns auf:
HE-Serie

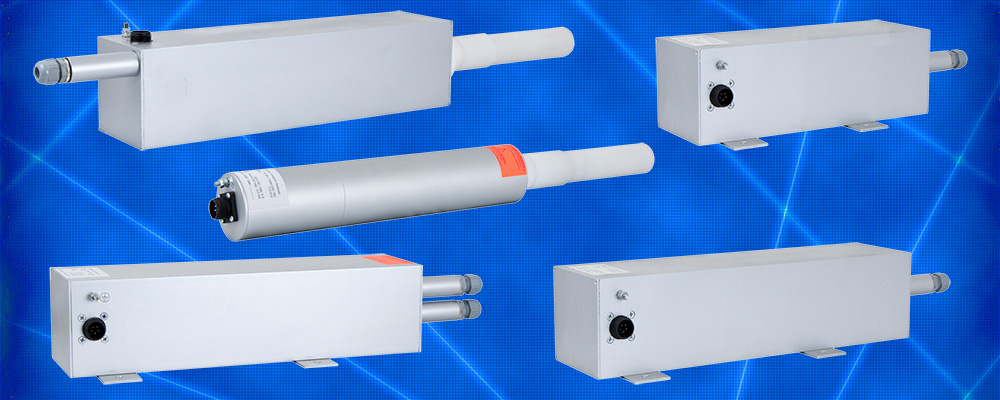

- Vollständig in einem Aluminiumgehäuse (Edelstahl auf Anfrage) gekapselte Hochspannungseinheiten mit einem oder zwei Hochspannungsausgängen
- Verschiedene maximale Nennspannungen von 50kV bis 150kV mit positiver oder negativer Polarität
- Alle Hochspannungseinheiten liefern die maximale Nennausgangspannung auch bei maximalem Nennausgangstrom permanent
- Integrierte Überspannung- und Überstrom-Schutzschaltungen stellen sicher, dass die Nennwerte von Ausgangsspannung und Ausgangstrom um nicht mehr als ca. 10% überschritten werden
- Ausgangsleistung bis maximal 120W
- Einige Modelle verfügen über einen zweiten Hochspannungsausgang
- Schutzart IP65
 |
HE-36-(-50k)-2m713 050 neg.HE-36-50k-2m713 051 pos. | 0 - 50kVmax. 2mA |
|---|---|---|
 |
HE-36-(-100k)-1m713 100 neg.HE-36-100k-1m713 101 pos. | 0 - 100kVmax. 1mA |
|
HE-36-(-120k)-1m713 120 neg.HE-36-120k-1m713 121 pos. | 0 - 120 kVmax. 1mA |
 |
HE-36-(-150k)-750713 150 neg.HE-36-150k-750713 151 pos. | 0 - 150kVmax. 750μA |
 |
HE-36-(-100/40k)-1m713 1040 neg.HE-36-100/40k-1m713 1041 pos. | 0 - 100kV0 - 40kVmax. 1mA |
 |
HE-36-(-120/110k)-1m713 1110 neg.HE-36-120/110k-1m713 1111 pos. | 0 - 120kV0 - 110kVmax. 1mA |
HV-Control 140M
- Spannungs- oder stromgeregelte Betriebsart wählbar
- dU/dt-Abschaltung im stromgeregelten und dI/dt-Abschaltung im spannungsgeregelten Betrieb
- Integrierter Anschluss für Erdschalter der ES-Baureihe
- 115V oder 230V AC Netzeingang

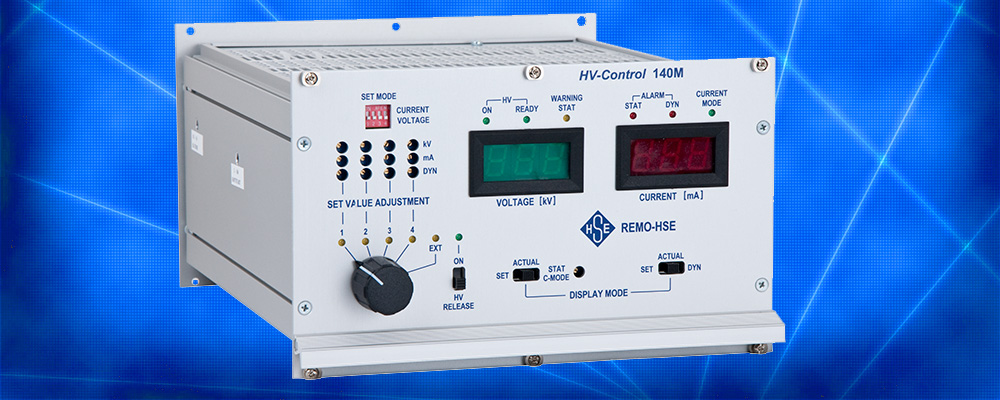

Üblicherweise werden die Einstellungen an der HV-Control 140M über eine externe automatische SPS-Steuerung vorgenommen. Man kann aber auch alle wesentlichen Einstellungen mittels Potentiometer und Schalter direkt am Gerät vornehmen. Insbesondere können bis zu fünf unabhängige Parametersätze voreingestellt werden. Gut sichtbare Strom- und Spannungsanzeigen sowie zwölf LED-Statusanzeigen informieren über den aktuellen Status der Hochspannungsversorgung. Selbstverständlich sind Schutzeinrichtungen wie Überstrombegrenzung, Überstrom- und Überspannungsabschaltung sowie Kabelbrucherkennung und Abschaltung vorhanden. Werksseitig können die Hochlaufzeit der Hchspannung zwischen ca. 1 bis 10s und die Abschaltverzögerung am Erdschalterausgang zwischen 0,1 und 5s angepasst werden. Die Steuereinheit ist über ein Niederspannungskabel mit der jeweilige Hochspannungseinheit verbunden.
| Steuerung | geeignet für |
|---|---|
| HV-Control 140M810 135 | HE-36-(-50k)-2mHE-36-50k-2m |
| HV-Control 140M810 140 | HE-36-(-100k)-1mHE-36-100k-1mHE-36-(-100/40k)-1mHE-36-100/40k-1m |
| HV-Control 140M810 145 | HE-36-(-120k)-1mHE-36-120k-1mHE-36-(-120/110k)-1mHE-36-120/110k-1m |
| HV-Control 140M810 146 | HE-36-(-150k)-750HE-36-150k-750 |
HE-Einheit und Erdungsschalter im Schrank

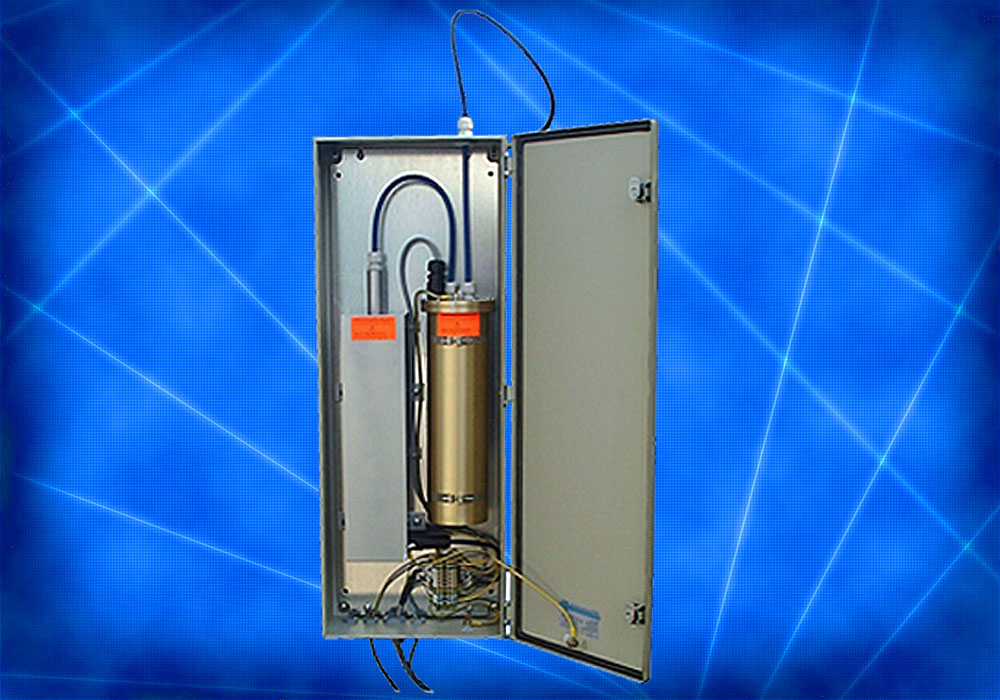

In diesem Schrank werden eine Hochspannungseinheit und ein Erdungsschalter der ES-Serie installiert und verdrahtet. Als Hochspannungsgeräte stehen die 100 kV- und 120 kV-Einheit mit einem einzigen Hochspannungsausgang zur Verfügung. Die Steuereinheit ist über ein Niederspannungskabel mit der jeweiligen Hochspannungseinheit verbunden. Die HS-Versorgung ist für den Einsatz in der Pulverbeschichtung, Nasslackbeschichtung und Beflockung sowie in Beölungsanlagen vorgesehen.
