Merkmale
- Einfache Handhabung
- Messbereich je nach Ausführung ±20kV, ±50kV,±100kV
- Impulsfester Messeingang
- Raumladungsabschirmung zur Verminderung der Sprühverluste während der Messung
- Hoher interner Messwiderstand gewährleistet eine nur geringe Belastung des Prüflings
- Batteriebetrieb
Anzeigeelemente
- 3½ stellige digitale Anzeige mit automatischerPolaritätserkennung und Batteriesymbol
Messgenauigkeit
- Auflösung je nach Ausführung 0,01kV bzw. 0,1kV
- Genauigkeit besser als ±(5% + 2 Digits)
Mechanische Daten
- Messgerät bestehend aus Messinstrument, Messkopf, verschiedene Messspitzen und Raumladungsschirm
- Gesamtlänge je nach Ausführung 400mm, 500mm oder 700mm
- Gewicht je nach Ausführung 700g, 800g oder 900g
Konstengünstige Lösung für die Messung von DC-Hochspannungen bis 100kV
Um die DC-Hochspannung in elektrostatischen Anlagen messen zu können, bietet sich ein einfaches Handmessgerät an, mit dem man mit einer Hand bequem messen und den Messwert ablesen kann. Dieses Anforderungsprofil unserer Kunden war der Auslöser für die Entwicklung der HV-Voltmeter 100P Serie. Durch die Integration eines Digitalvoltmeters im Handgriff des Hochspannungstastkopfes und Batteriebetrieb lässt sich jede Hochspannngsmessung bequem mit einer Hand ausführen. Typisches Einsatzgebiet ist die Qualitätsüberwachung von Fertigungs- und/oder Reinigungsprozessen in
- Elektrostatischen Beschichtungsanlagen
- Elektrostatischen Filterzellen von Bearbeitungszentren
- Luftreinigungsanlagen mit elektrostatischen Filtern
- Heizungsanlagen mit elektrostatischen Filtern

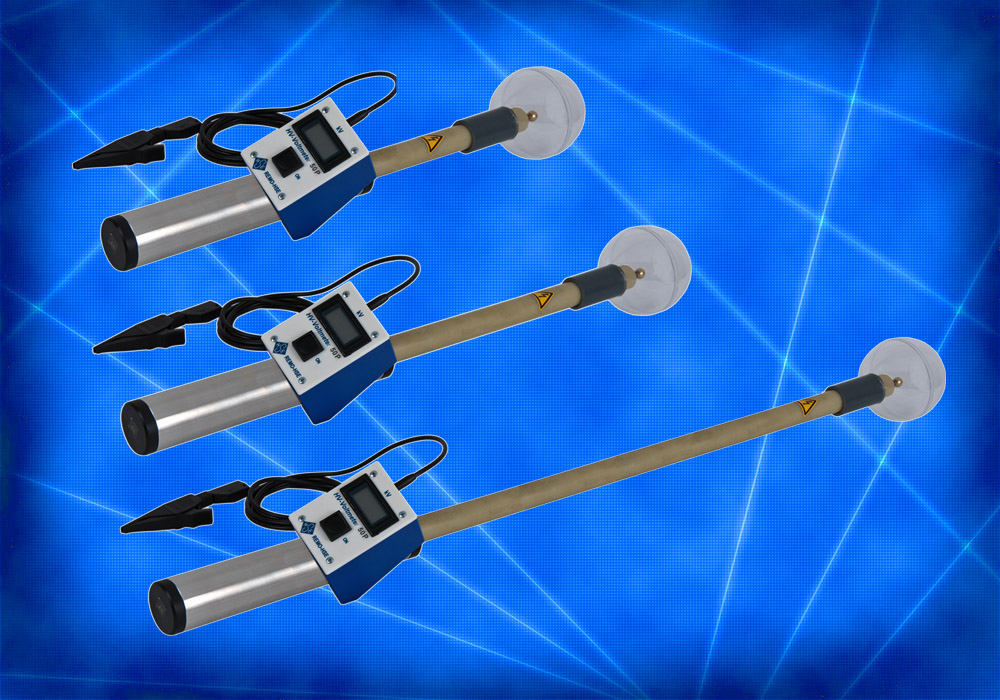

Ausstattung und Versionen
Das HV-Voltmeter der 100P-Serie besteht aus einem Messinstrument, einem Messkopf und verschiedenen Spitzen. Darüber hinaus kommt mit dem Messgerät eine Raumladungsabschirmung zur Verminderung von Sprühverlusten, die das Messergebnis - insbesondere an spitzen Koronaelektroden - signifikant verfälschen können. Selbstverständlich ist der Hochspannungsmesseingang impulsfest und der interne Messwiderstand so groß gewählt, dass der Prüfling nur eine sehr geringe Belastung während des Messprozesses erfährt. Das Messegrät verfügt über eine 3½ stellige Digitalanzeige mit automatischer Polaritätserkennung und Bateriesymbol. Aktuell bieten wir das Messgerät mit folgenden Messbereichen an: ±10kV, ±50kV und ±100kV.
