ES-120k Serie
Erdungsschalter
für elektrostatische Applikationen
Merkmale
  • Erdungsschalter für Gleichspannungen bis zu 120 kV
  • 24 VDC oder 230 VAC Steuerspannung
  • Erhältlich mit verschiedenen Ableit­wider­stands­werten
  • Optional: Rückmeldekontakt (max. 250 V/100mA)
Besondere Funktionen
  • Erden in zwei Schritten
Mechanische Daten
  • AMessinggehäuse
  • Abmessungen: ca. ⌀ 120mm; L 382mm
  • Ca. 5.1kg
Download   Datenblatt (de)
  Datenblatt (en)

Sicherheit geht vor

Müssen Arbeiten an einer elektrostatischen Hochspannungsanlage durchgeführt werden, muss die Anlage geerdet werden, damit der gesamte Arbeitsbereich das gleiche elektrische Potential aufweist. Auch nach dem Abschalten der Hochspannungsversorgung können noch Restladungen in der Anlage auftreten, die das Wartungspersonal gefährden können.
Die Hauptfunktion des Erdungsschalters besteht darin, die Erdung des gesamten Arbeitsbereichs zu gewährleisten. Er ist mit der Anlagensteuerung verbunden. Sobald die Steuerspannung am Erdungsschalter anliegt, ist der Erdungsschalter geöffnet, und wenn die Steuerspannung ausgeschaltet wird, schließt der Erdungsschalter gegen Erde.

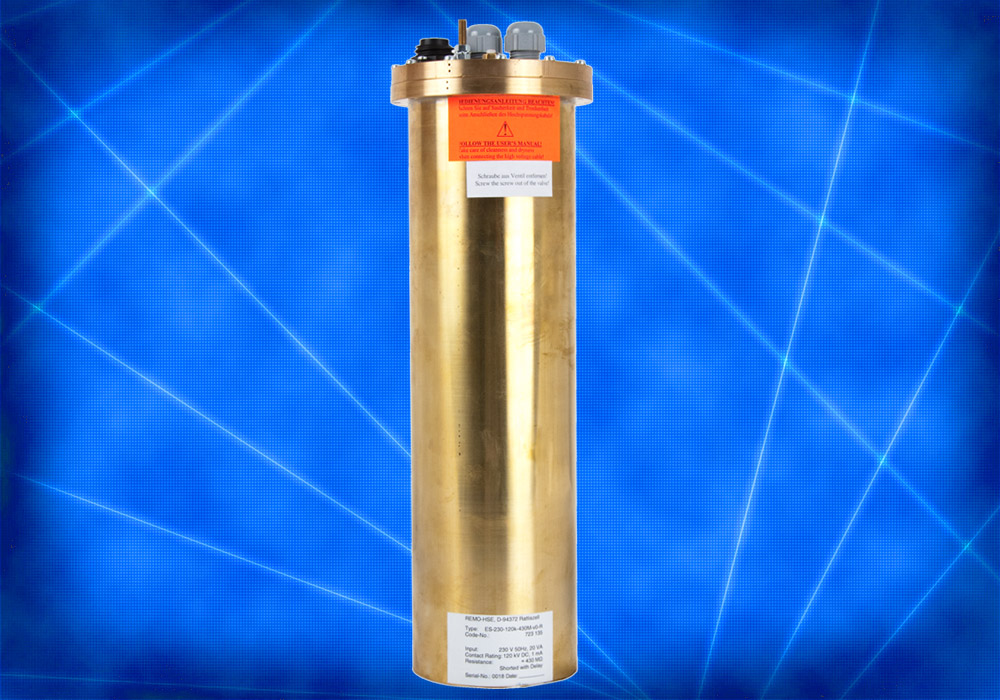

Der REMO-HSE Erdungsschalter befindet sich in einem abgedichteten, mit Isolieröl gefüllten Messinggehäuse. Da der Schaltmechanismus u. a. die Schwerkraft nutzt, muss der Erdungsschalter immer senkrecht montiert werden.
Um die Gefährdung angrenzender elektronischer Systeme Kurzschluss gegen Erde so gering wie möglich zu halten, erfolgt die Erdung in zwei Schritten: Zuerst wird das System über einen Widerstand geerdet und dann mit Verzögerung kurzgeschlossen. Der Widerstandswert sollte sich an der Kapazität der Hochspannungsanlage orientieren.
Ein zusätzlicher potentialfreier Schließer kann als Stellungsrückmeldung für das Steuergerät verwendet werden (nur mit Erdungsschalter vom Typ ES-230-120k-xxxM-v0-R). Sobald der Erdungsschalter angezogen hat, wird der Rückmeldekontakt geschlossen.
