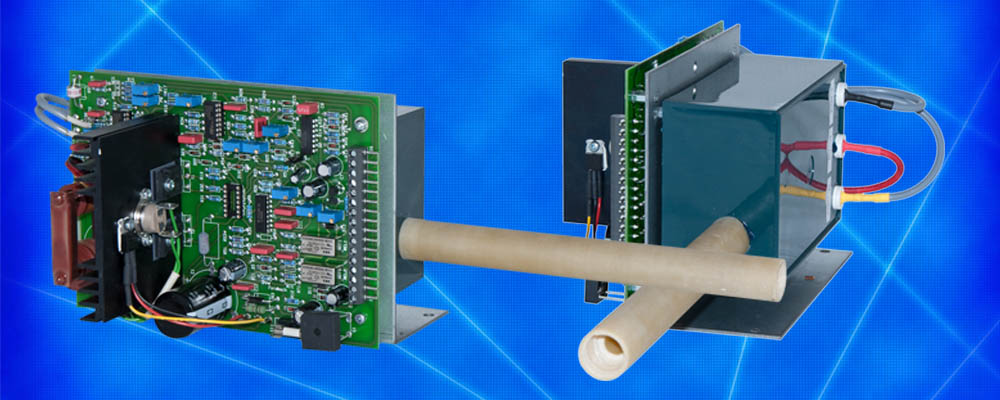

HBR-Baugruppe
- Hochspannungsanlaufzeit zwischen 0,5s und 5s einstellbar
- Betriebsart: spannungsgeregelt
- Messausgänge für Spannung- und Stromistwerte
- Automatische Abschaltung bei Überstrom, Überspannung und Übertemperatur
- Fehlermeldung bei Hochspannungsstörung
- Fold-Back Kennlinie
- Ausgangsleistung bis maximal 50W
Merkmale
Die Baugruppe, die maximal 100kV bei einem Strom von maximal 500μA liefert, gibt es mit positiver, HBR-30-100k-500-(R0), oder negativer Polarität, HBR-30-(-100k)-500-(R0). Die Ausgangsspannung ist zwischen 0% und 100% der Nennausgangsspannung einstellbar und die Spannung- und Stromistwerte können über Messausgänge für externe Anzeigeinstrumente überwacht werden.
Besondere Funktionen
Bei der Baugruppe kann man sowohl sowohl die Hochspannungsanlaufzeit, also auch die Strom-Spannungskennlinie mittels Potentiometer einstellen. Eine Besonderheit dabei ist der Fold-back-Modus, in dem der Kurzschlussausgangsstrom kleiner als der maximale Ausgangsstrom ist.
Applikationen
Diese Baugruppe wird fast ausschließlich in der Nasslack- und Pulverbeschichtung sowie Beflockung eingesetzt.
Interessiert?
Dann nehmen Sie doch unverbindlich Kontakt zu uns auf:

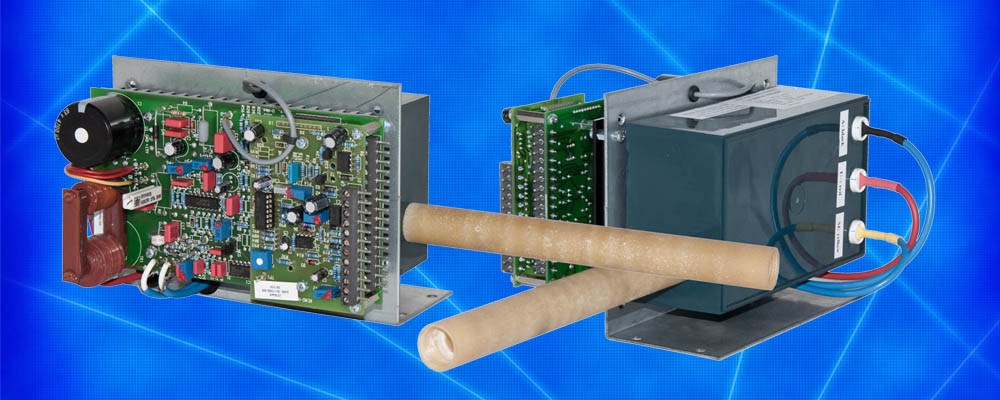

SHBR-Baugruppe
- Hochspannungsanlaufzeit zwischen 0,5s und 5s einstellbar
- Betriebsart: spannungsgeregelt
- Analoge Schnittstelle
- Automatische Abschaltung bei Überstrom, Überspannung und Übertemperatur
- Fold-Back-Modus
- dI/dt-Abschaltung
- Fehlermeldung bei Hochspannungsstörung
- Ausgangsleistung bis maximal 50W
Merkmale
Die Baugruppe, die maximal 100kV bei einem Strom von maximal 500μA liefert, gibt es mit positiver, SHBR-30-100k-500, oder negativer Polarität, SHBR-30-(-100k)-500. Die Ausgangsspannung ist zwischen 0% und 100% der Nennausgangsspannung einstellbar. Die Spannung- und Stromistwerte können über Messausgänge für externe Anzeigeinstrumente überwacht werden oder alternativ über eine analoge Schnittstelle, über die auch die Spannung eingestellt und der Betrieb überwacht werden kann.
Besondere Funktionen
Bei der Baugruppe kann man sowohl sowohl die Hochspannungsanlaufzeit, also auch die Strom-Spannungskennlinie mittels Potentiometer auf der Platine einstellen. Falls ein reduzierter Kurzschlussstrom benötigt wird, kann auch hier der Fold-Back-modus verwendet werden. Darüber hinaus verfügt die Baugruppe auch über eine Funkendetektion- und Abschaltung (dI/dt-Abschaltung), die auf der Platine mit einem Potentiometer eingestellt werden kann.
Applikationen
Diese Baugruppe wird fast ausschließlich in der Nasslack- und Pulverbeschichtung sowie Beflockung eingesetzt.
