Merkmale
- Verschiedene Spannungsklassen bis 120kV mit einem oder zwei Ausgängen
- Automatischer Übergang von spannungskonstanter zu stromkonstanter Regelung und umgekehrt
- Je nach Ausführung 30W, 60W, 120W, 200W, 400W oder 750W
- Je nach Ausführung Weitbereicheingang oder 230V AC Eingang
Bedien- und Anzeigeelemente
- Einstellung von Spannung und Strom mittels Potentiometer (MMR-P Serie)
- Fernbedienung und -Überwachung über analoge Schnittstelle; 0-10V DC entsprechen 0-100% der maximalen Nenngröße (MMR-S Serie)
- Potentometer und analoge Schnittstelle (MMR-SP Serie)
- LEDs signalisieren den Status von Hochspannung, Last und Temperatur)
Besondere Funktionen
- Softstart
- Funkendetektion und -überwachung
- Einstellbare U-I-Ausgangskennlinie
Schutzeinrichtungen
- Überspannung- und Überstrombegrenzung
- Überspannung-, Überstrom- und Übertemperaturabschaltung
- Hochspannungsausgang 100% kurzschlusssicher gegen Masse
- Bei Funken schaltet das Hochspannungsmodul für ca. eine Sekunde die Hochspannung ab und startet danach wieder automatisch
Mechanische Daten
- Aluminiumgehäuse
- Ca. 1 bis 6,5kg (abhängig von Ausgangsspannung und -leistung)
- Schutzart IP20
- Kühlungsschlitze und interner Lüfter

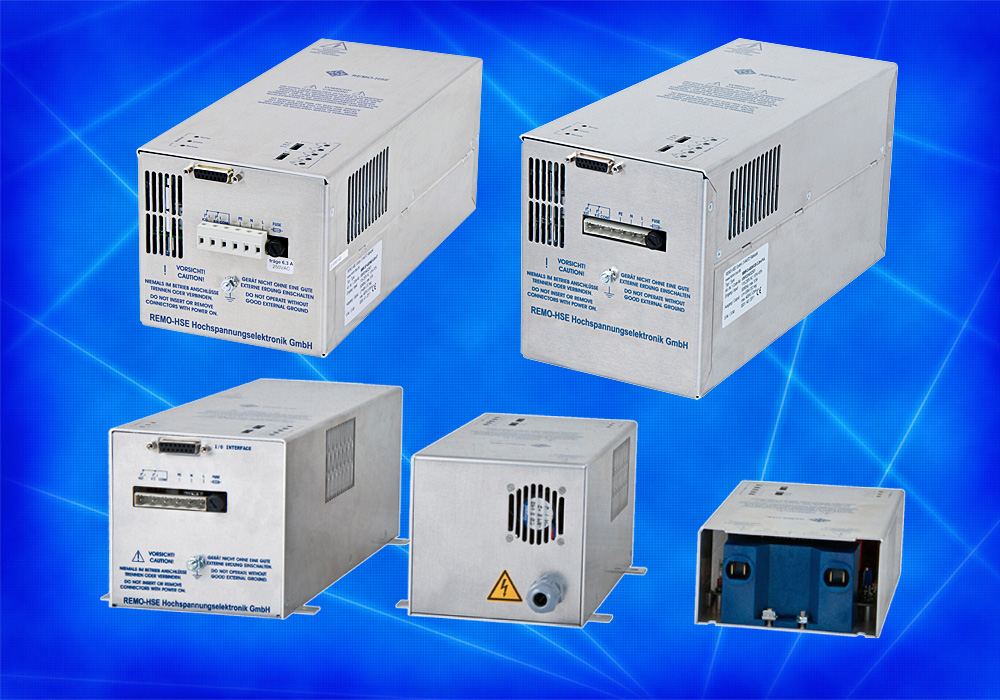

Sechs Leistungsklassen als Standard
MMR-Netzteile liefern je nach Ausführung 30W, 60W, 120W, 200W, 400W oder 750W Dauerleistung und Ausgangsspannungen bis 120kV. Wie die MSR-Serie eignet sich auch die MMR-Serie für den Einsatz in den unterschiedlichsten industriellen Anwendungen.
- Elektrostatik
- Filter
- Luftreinigung
- Heizungsanlagen
- Ionisierung
Schutzeinrichtungen
Alle MMR-Netzteile sind mit Überspannungs- und Überstrombegrenzung sowie Überspannungs-, Überstrom- und Übertemperaturabschaltung ausgestattet. Der Hochspannungsausgang ist 100% kurzschlussfest gegen Masse. Bei einem Funken wird die Stromversorgung für ca. eine Sekunde abgeschaltet und dann wieder automatisch hochgefahren. Bei acht (andere mögliche Werkseinstellung 10, 20 oder 40) Funken pro Minute wird ein Relais gesetzt.
Analoge Schnittstelle (MMR-S), Potentiometer (MMR-P) oder beides (MMR-SP)
Die Stromversorgungen werden in der Regel über eine SPS gesteuert. Unsere Version MMR-S verfügt über eine analoge 0...10V Schnittstelle zur Steuerung und überwachung von Ausgangsspannung und Ausgangsstrom. Außerdem zeigen Statusmeldungen an, ob die tatsächliche Ausgangsspannung mindestens 90% des eingestellten Wertes beträgt, der tatsächliche Ausgangsstrom mindestens 90% des eingestellten Wertes für ca. fünf Minuten beträgt und/oder wenn eine bestimmte Funkenfrequenz pro Minute erkannt wurde und ob die zulässige Betriebstemperatur überschritten wurde. Die Statusmeldungen werden zusätzlich über LEDs und potentialfreie Relaiskontakte ausgegeben. Da noch Module mit Potentiometereinstellung von Spannung und Strom nachgefragt werden, bieten wir eine MMR-P-Version mit Potentiometer und eine MMR-SP-Version an, wo beide Optionen - analoge Schnittstelle und Potentiometer - realisiert sind.
Erweiterungsmöglichkeiten und alternative Ausführungen
- Einige Module sind auch mit einem zweiten Hochspannungsausgang erhältlich: z.B. für elektrostatische Filter, die Ionisation und Kollektorspannung in einem festen Teilerverhältnis benötigen, z.B. 50% oder 75%.
- Unterspannungsüberwachung des Hochspannungsausgangs.
- Weitere Optionen auf Anfrage.
