REMO-HSE Hochspannungsmodule - MXR-Serie
MXR Serie
Hochspannungs­versorgung
für Röntgenröhren
Merkmale
  • Aktuell bis 50kV mit einem oder zwei Ausgängen
  • 300W Ausgangsleistung
  • 24V DC Eingang mit Verpolungsschutz
  • Wirkungsgrad ca. 87% bei Nennwerten
Bedien- und Anzeigeelemente
  • Einstellung und Überwachung von Spannung und Strom über analoge Schnittstelle
  • Übertemperatur-, Überspannungs- und Überstrom-Statusmeldungen
  • Filament­strom­vorgabe und Spannungs- und Stromüberwachung
Besondere Optionen
  • Einstellbare schwebende oder massebezogene Filamentversorgung
  • Automatischer Übergang von spannungskonstanter zu stromkonstanter Regelung und umgekehrt
Schutz­einrichtungen
  • Verpolungsschutz am Spannungseingang
  • Überspannung- und Über­strombegrenzung am Hochspannungsausgang
  • Über­temperaturbegrenzung
  • Hochspannungsausgang 100% kurzschlusssicher gegen Masse
Mechanische Daten
  • Aluminiumgehäuse
  • Ca. 7,5kg
  • Schutzart IP20
  • Kühlungsschlitze und interner Lüfter
Download   Datenblatt (en)

24V DC-Eingang und 300W Ausgangsleistung

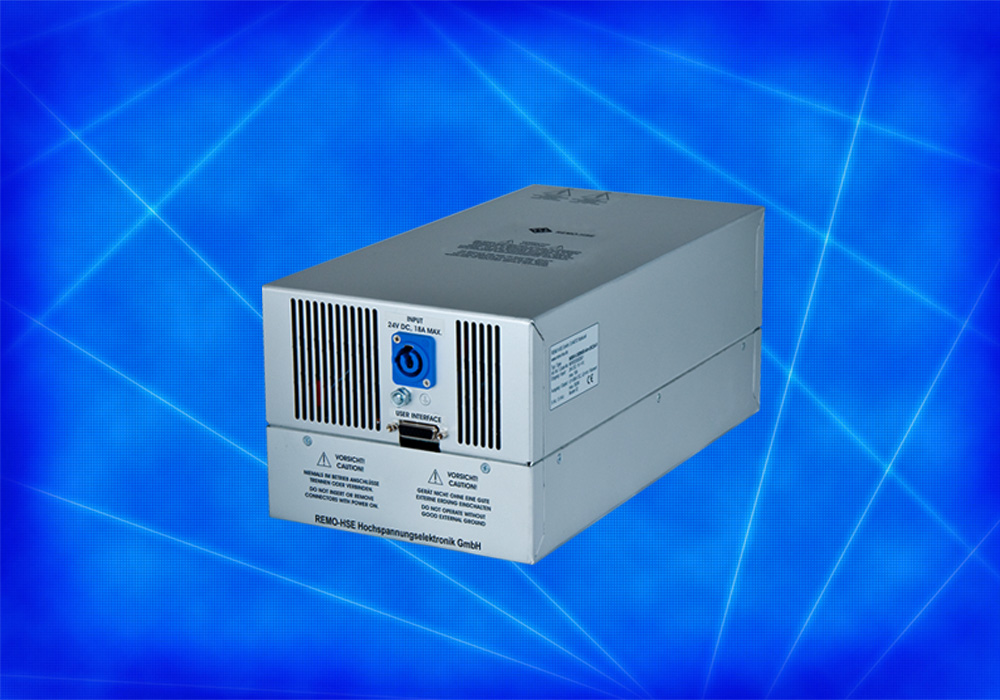

Das MXR-S-300N50-6m-DC24 ist ein kompaktes 300-W-Hochspannungsmodul, das an einem 24 V DC-Eingang arbeitet und bis zu 50 kV mit positiver oder negativer Polarität erzeugt.
Typische Anwendungen umfassen

  • Stromversorgung für Röntgenröhren verschiedener Anbieter
  • Kristallinspektion
  • Mineralanalyse

Geringe Welligkeit und hohe Stabilität

Die Hochspannungswelligkeit beträgt weniger als 50V Spitze-Spitze und der Einfluss der Netzregelung weniger als 60V bei einer Änderung der 24V-Versorgung um 1 V.
Die statische Lastregelung beträgt weniger als 60 V von Leerlauf bis Volllast und die dynamische Lastregelung weniger als 3 kV (innerhalb von 200 ms Wiederherstellung bis auf 1 % der vorherigen Spannungseinstellung).
Was den Ausgangsstrom angeht, ist die Lastregelung für eine 10% bis 100% Änderung der Nennlast und der Netzregelung bei einer 1V-Änderung der 24V-Versorgung kleiner als ± 4µA.
Der Temperaturkoeffizient beträgt 100ppm/°C über den Betriebstemperaturbereich und die Drift beträgt 0,2% der Nennwerte über einen Zeitraum von 8 Stunden nach 30 Minuten Aufwärmen.

Interne DC-Filamentversorgung

Es gibt zwei Versionen der MXR-Serie, die speziell für Röntgenröhren entwickelt wurden:

  • MXR-S-300N50-6m-DC24-FFD
    enthält eine einstellbare integrierte Floating-Filament-Versorgung für negative Polarität.
  • MXR-S-300P50-6m-DC24-GFD
    ist mit einer einstellbaren integrierten massebezogenen Filamentversorgung für positive Polarität ausgestattet
Die maximale Spannung der Filamentversorgung beträgt 5V DC und die Versorgung arbeitet mit bis zu 3,7A. Der Filamentstrom wird durch einen internen Strahlregelkreis geregelt regulated und wird durch den Strahlstrombedarf und/oder den Glühfadenstrombedarf begrenzt.

Analoge Schnittstelle

Eine analoge Schnittstelle ermöglicht die Fernsteuerung und Überwachung von Spannung und Strom. Darüber hinaus sind Übertemperatur-, Überspannungs- und Überstrom-Statusmeldungen verfügbar über potentialfreie Relaiskontakte (24V DC, max. 1A).
