Wärmefluss­sensoren

SensiLine und SensiPlane sind zwei sehr genaue, mit einen integrierten Temperatursensor ausgestattete Sensoren für die Messung von Wärmeflüssen auf opaken Flächen.

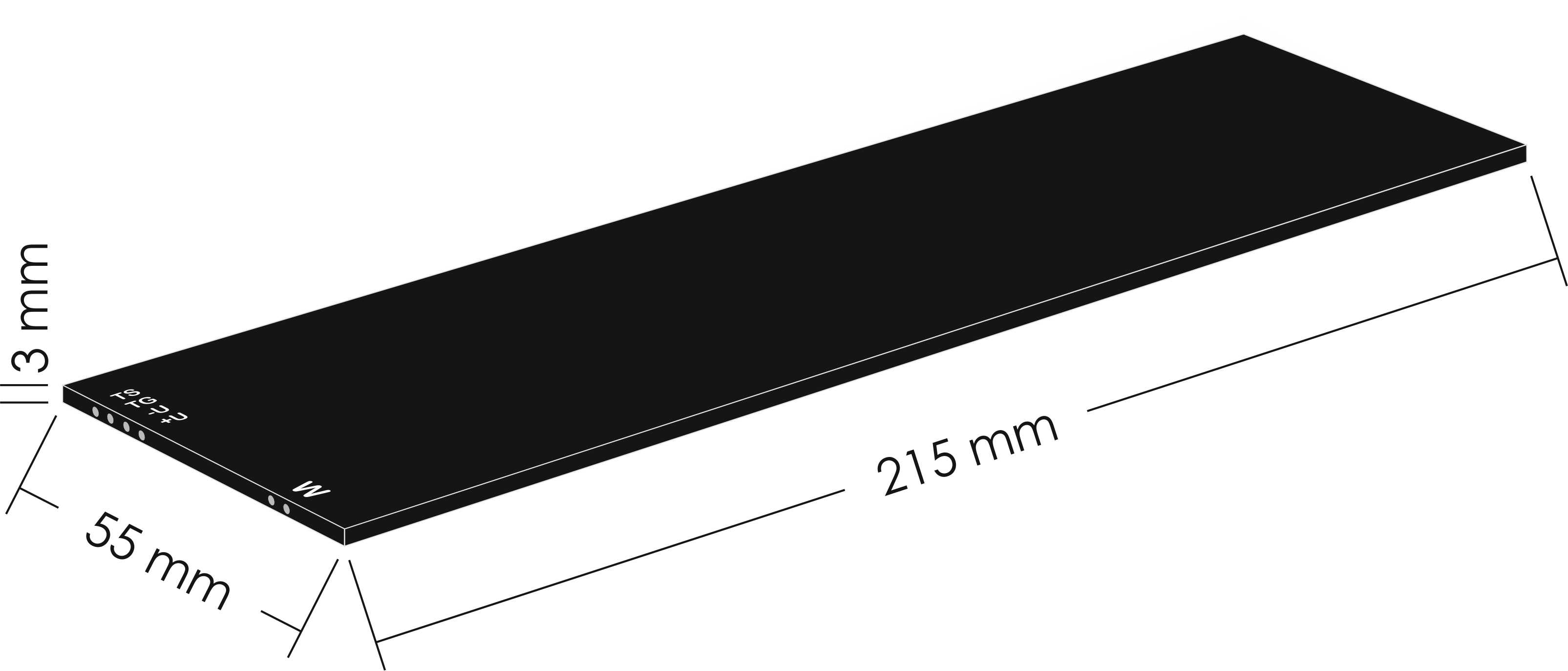

REMO-HSE WärmeflusssensorSensiLine
SensiLine

Wärmeflusssensor
Betriebstemperatur: -20°C bis +85°C
Genauigkeit: ± 5%
U-Wert (nominal): = 100 W/m² K
Kalibrierungsfaktor (nominal): 15 W/m² (mV) bei 30°C,
Widerstand: ≈ 600 Ohm
Temperatursensor
Ausgangssignal: 10 mV/ °C
Genauigkeit: Offset maximal 0.4°C, Linearität 0.2°C

Typisch sind Wärmeflussmessungen an Wänden, Dächern und Gebäudefassaden als auch Messungen des Wärmeflusses durch Wärmeisolationen von Kühlschränken, Kühlhäuser, Feuerschutzkleidungen, etc.

Die Sensoren bestehen aus einer in Reihe verbundener Thermoelemente, die in einer schwarzen Plastikform eingebettet sind und liefern eine Spannungssignal, das proportional zur Wärmeflussdichte ist, die durch den Sensor geht.

In den Sensoren ist ein zusätzlicher Temperatursensor integriert, der ein zur Oberflächentemperatur proportionales Spannungssignal liefert.

Die Signalhöhen sind ausreichend für die direkte Signalerfassung mit einem handelsüblichen Voltmeter oder Datenakquisitionssystem.

Download   Datenblatt (de)
  Datenblatt (en)

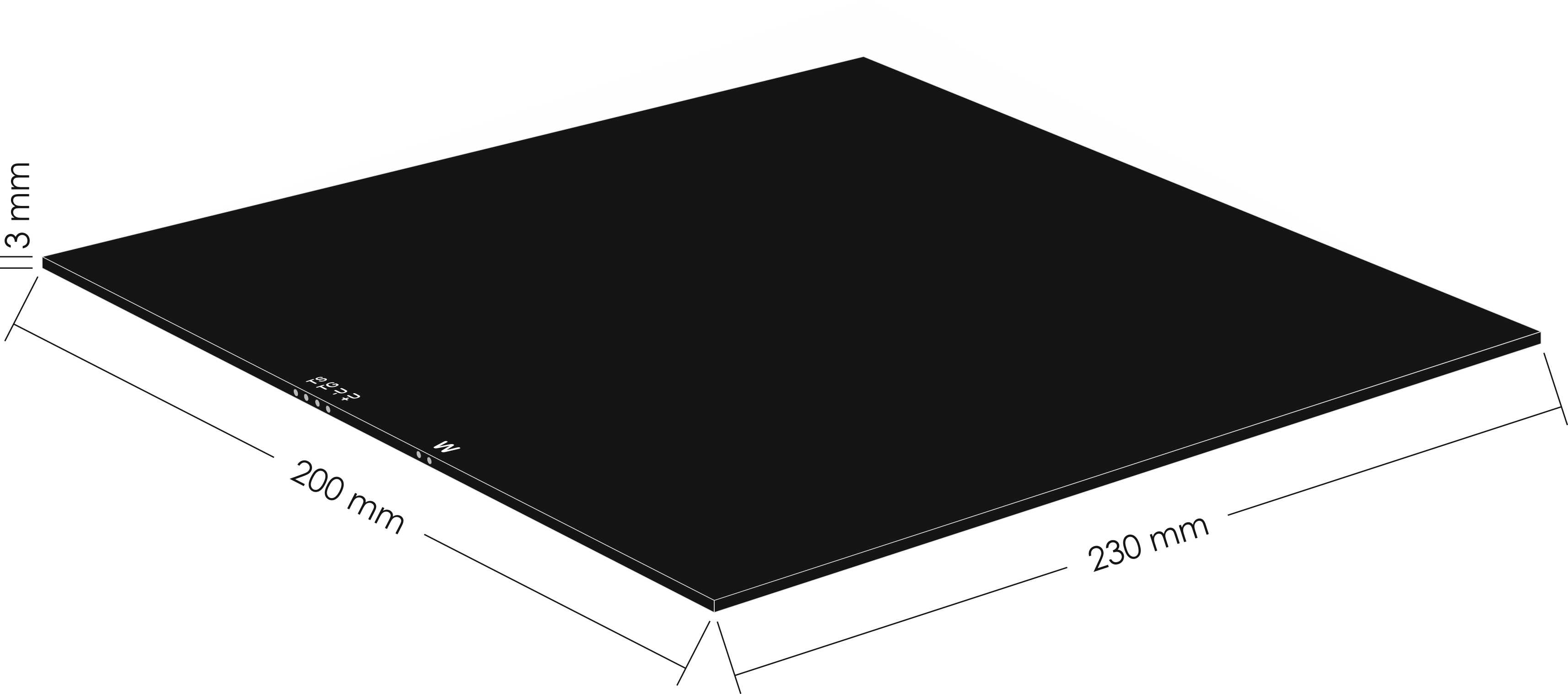

REMO-HSE Wärmeflusssensor SensiPlane
SensiPlane

Die Messfläche und die Empfindlichkeit des Sensors SensiPlane ist 5 mal größer als die des Sensors SensiLine.
Aufgrund seiner großen sensitiven Messfläche eignet sich der Sensor SensiPlane auch für die Messung eines effektiven Wärmeflusses gemittelt über lokale Inhomogenitäten.
