Beratung
Sie haben noch nicht das richtige Produkt gefunden oder sind sich nicht sicher, welches Produkt für Ihre Anwendung am besten geeignet ist? Dann kontaktieren Sie uns! Wir nehmen uns gerne Zeit und hören uns Ihre Anforderungen an, damit wir das Produkt finden können, das am besten zu Ihrer spezifischen Anwendung passt.
Auftragsentwicklung
Die auf unserer Website präsentierten Produkte sind Standardprodukte, die von einer Vielzahl unserer Kunden eingesetzt werden. In einigen Anwendungen mögen aber Standardprodukte nicht geeignet sein, da sie einfach mechanisch und/oder funktionell nicht passen. Aus diesem Grund entwickeln wir kundenspezifischer Hochspannungsprodukte: entweder durch Modifikationen unserer Standardprodukte oder durch eine kundenspezifische Neuentwicklung. Um Ihnen einen Eindruck unserer Leistungsfähigkeit und Vielseitigkeit zu geben, seien hier ein paar Beispiele genannt:
- Funktionelle Modifikation eines 50kV-Moduls der MMR-Serie als medizinisch zugelassenes Hochspannungsnetzteil für ein Produkt, das in der Schmerztherapie eingesetzt wird.
- Mechanische und funktionelle Modifikation eines MSR- Moduls mit zusätzlicher Heizreglerplatine für den Einsatz in einem C-Bogen
- Kondensatorbatterie mit 132μF und 10kV Spannungsfestigkeit sowie integriertem zweistufigen Hochspannungsschalter zur Entladung.
- 50W Hochspannungsnetzgerät mit einem AC- und einem DC-Hochspannungsausgang
- Teilentladungsprüfplatz für Hochspannungstransformatoren zum Einsatz in der Produktion
- Kondensatorpaket für eine Laufzeitkette einer Großraumradaranlage

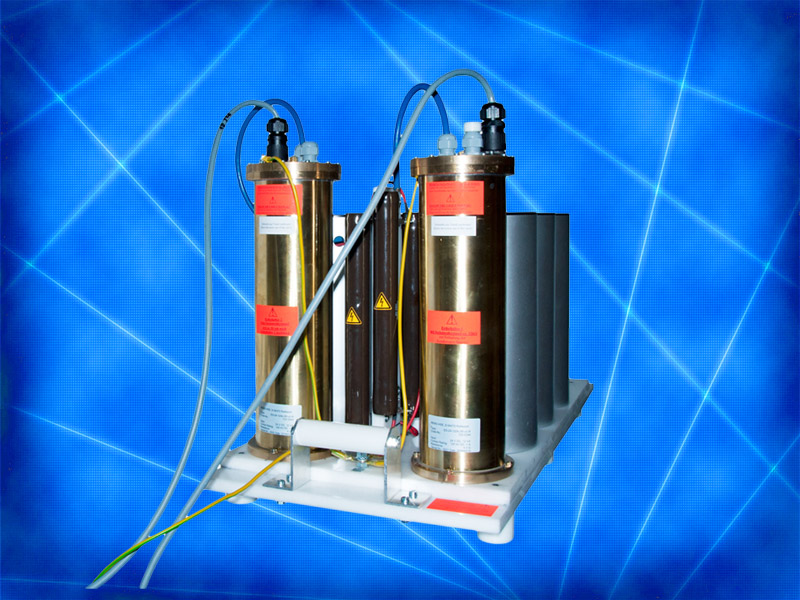

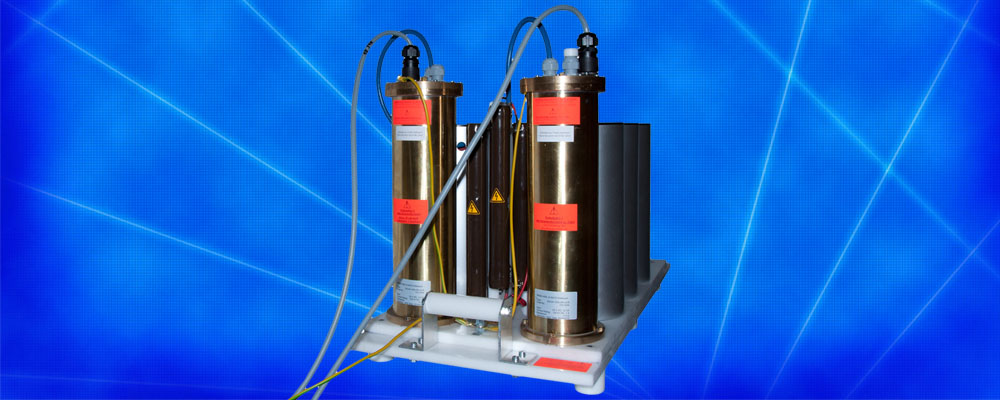

C-B10kV-132μF
- Kondensantorblock mit 132μF
- 10kV Spannungsfestigkeit
- Eine zweistufige Entladevorrichtung entlädt den Kondensatorblock innerhalb von ca. 10 Sekunden zuerst über einen Leistungswiderstand und anschließend über eine Kurzschlußbrücke.
- Zusätzliche Sicherungen, die beim gewollten Entladen über die Entladevorrichtung nicht auslösen.

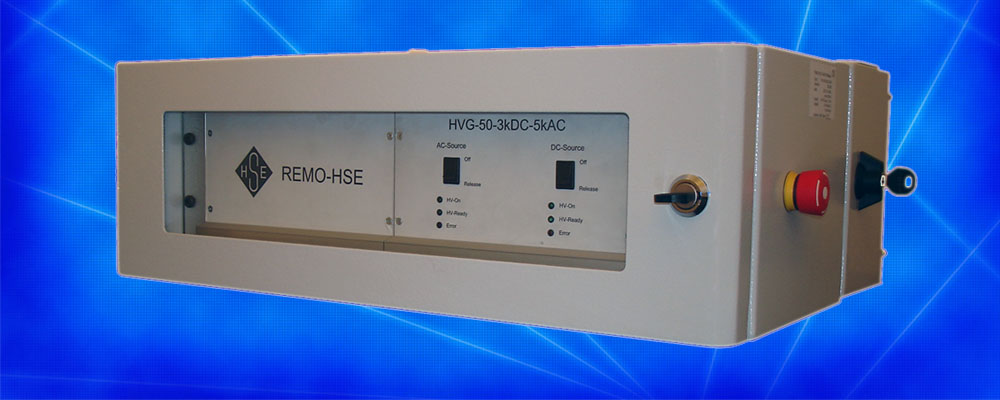

HVG-50-3kDC-5kAC
- 50 Watt geregeltes AC/DC - Hochspannungsnetzgerät mit zwei Ausgängen: 3 kV positive oder negative Ausgangsspannung und 5 kVs / 15 kHz AC Ausgangsspannung.
- Bedienung über SPS oder Leitstand; PROFIBUS oder CAN-Bus Schnittstelle
- Spannungs- oder stromgeregelte Betriebsart wählbar
- Diverse automatische Sicherheitsabschaltungen; unter anderem dU/dt-Abschaltung (bei Strombetrieb) und dI/dt-Abschaltung (bei Spannungsbetrieb)
- Status LEDs, Notausschalter und Hochspannungsfreigabe am Gerät

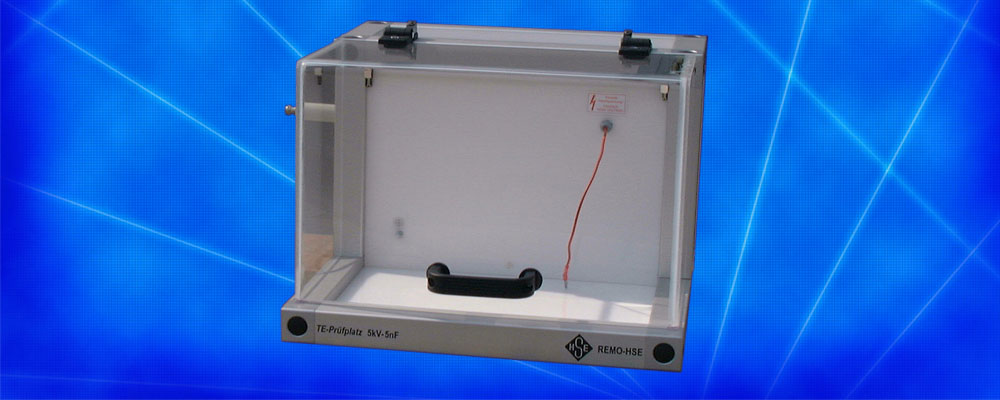

Teilentladungsprüfplatz 5kV-5nF
Bei der hier angewandten TE-Detektion werden die in der Folge von TE-Entladungen auftretenden hochfrequenten Schwingungen von niederfrequenten getrennt und auf einem Oszilloskop zur Anzeige gebracht. Die Prüflinge werden mit wachsender Arbeisspannung belastet.Die Höhe der Arbeisspannung beim Erscheinen von hochfrequenten Signalanteilen läßt qualitative Vergleiche zwischen ähnlichen Prüflingen zu und kann somit als Orientierungshilfe bei der Komponentenentwicklung dienen. Wegen der kurzen Prüfzeit könnte das Verfahren auch in der Ausgangsprüfung zur Erkennung von fehlerhaften Komponenten eingesetzt werden.

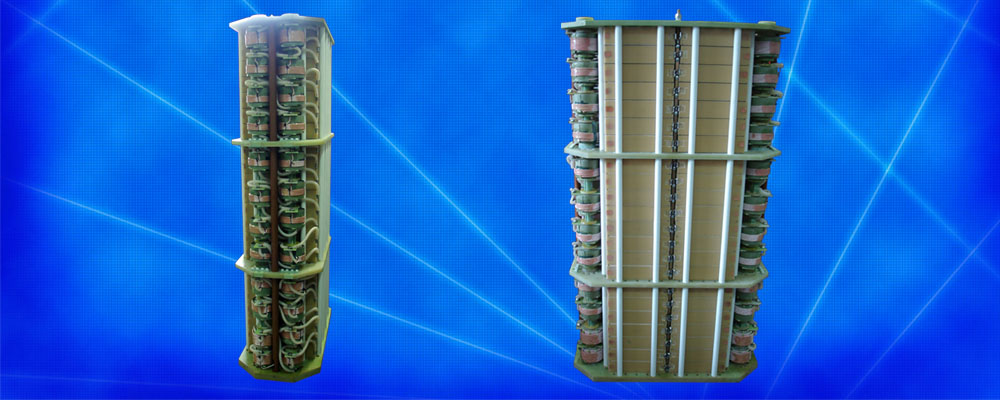

Aktivteil eines Pulse Forming Networks
Das PFN besteht aus einer Reihe von Kondensatoren und Induktoren, die so angeordnet sind, dass die Entladungsimpulse der Kondensatoren zeitlich versetzt sind. Der Aufbau ist so ausgelegt, dass das PFN einen nahezu rechteckförmigen Impuls mit einer sehr geringen Pulsdachschräge, einer sehr kurzen Flankenanstiegszeit und einer sehr geringen Pulswelligkeit liefert.
