HMR Serie
Hochspannungsmodule bis 120W und 15kV oder 10W mit -9kV and 9kV
Die erste Generation
Die HMR-Serie 30/60/120 Watt war unsere erste Serie von Hochspannungsmodulen für Elektrofilter. Wir haben die ersten Module dieser Serie Ende der 1990er Jahre auf den Markt gebracht. Da immer noch einige neue Elektrofilter mit diesen Modulen ausgestattet werden, bleibt die HMR-Serie als Hochspannungsmodul für bestimmte Elektrofilter Teil unserer Produktpalette. Das HMR-230-(-9k/9k)-500 ist eine sehr spezielle Version kleiner Leistung mit zwei Hochspannungsausgängen entgegengesetzter Polarität und einem zusätzlichen 325VDC-Ausgang zum Anschluss eines Lüfters.

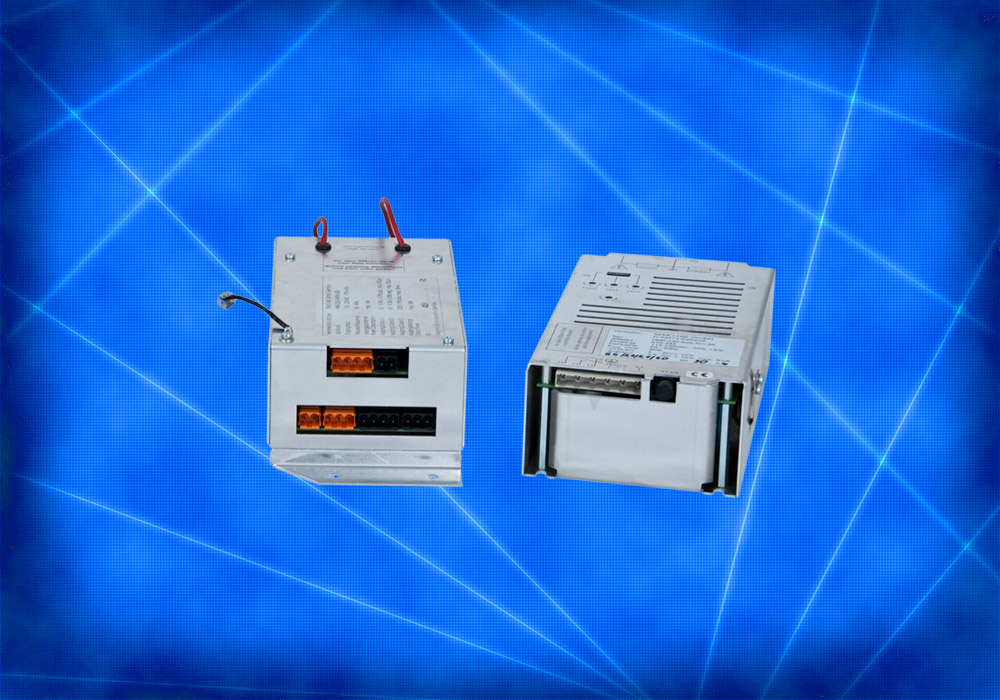

HMR-Serie 30/60/120 Watt mit einfachem oder doppeltem Hochspannungsausgang
Merkmale
- Verschiedene Spannungsklassen bis 15kV mit einem oder zwei Ausgängen
- Modell abhängig 30W, 60W or 120W
- Weitbereichseingang mit PFC
Bedien- und Anzeigeelemente
- Spannung und Strom sind über Potentiometer in einem gewissen Bereich einstellbar
- Potentialfreie Relaiskontakte signalisieren "Bereitschaft" und "Filterreinigung"
Besondere Funktionen
- Soft start
- Funkendetektion
- Einige Modelle sind mit drei Potentiometern zur Spannungseinstellung ausgestattet, die über einen Schiebeschalter ausgewählt werden können
Schutzeinrichtungen
- Überstromabschaltung
- Überstrombegrenzung
- Thermischer Überlastschutz
- Hochspannungsausgang 100% kurzschlusssicher gegen Masse
- Im Falle eines Funkenschlags schaltet das Modul für ca. eine Sekunde ab und fährt dann automatisch hoch
Mechanische Daten
- Aluminiumgehäuse
- Ca. 1kg
- Schutzart IP20
- Kühlungsschlitze
Anmerkung
Wenn Sie neue Produkte planen, empfehlen wir Ihnen unsere aktuellen Produktserien wie MSR und MMR anstelle der HMR-Serie 30/60/120 Watt.HMR-230-(-9k/9k)-500 mit integriertem 325V DC Ausgang für Ventilator
Merkmale
- Zwei Hochspannungsausgänge mit +9kV und -9kV und ein 325VDC Ausgang
- 500µA maximaler Gesamtausgangsstrom
- Eingangsspannung von 115 bis 230 V AC (-10%, +6%)
Bedien- und Anzeigeelemente
- Ausgangsspannung über Potentiometer zwischen 8,7kV und 9,7kV einstellbar
Besondere Funktionen
- Sanftanlauf
- Funkenerkennung
Schutzeinrichtungen
- Automatische Hochspannungsanpassung bei Überstrom
- Überstrombegrenzung
- Thermischer Überlastschutz
- Hochspannungsausgang 100% kurzschlusssicher gegen Masse
- Bei Funken schaltet das Hochspannungsmodul für ca. eine Sekunde die Hochspannung ab und startet danach wieder automatisch
Mechanische Daten
- Aluminiumgehäuse
- Ca. 1kg
- Schutzart IP20
