Merkmale
- Einfache Handhabung
- Messbereich je nach Ausführung ±10kV, ±20kV, ±50kV,±100kV
- Impulsfester Messeingang
- Raumladungsabschirmung zur Verminderung der Sprühverluste während der Messung
- Hoher interner Messwiderstand gewährleistet eine nur geringe Belastung des Prüflings
- Batterie- und Netzbetrieb
Besondere Funktionen
- Messkopf und Messinstrument lassen sich leicht auseinanderschrauben und können dann über einen Adapter räumlich voneinander getrennt betrieben werden
- Analogausgang für die externe Weiterverarbeitung der Messung
Anzeigeelemente
- 3½ stellige digitale Anzeige mit automatischerPolaritätserkennung und Batteriesymbol
- Erdungsdetektor erkennt eine mögliche defekte oder fehlende Erdung des Messgeräts
Messgenauigkeit
- Hohe Messgenauigkeit sogar bei überlagerter Restwelligkeit mit einer Amplitude bis 5%
- Auflösung je nach Ausführung 0,01kV bzw. 0,1kV
- Genauigkeit besser als ±(2% + 2 Digits)
Mechanische Daten
- Messgerät bestehend aus Messinstrument, Messkopf, Messlanze, verschiedene Messspitzen und Raumladungsschirm
- Gesamtlänge von Messinstrument und Messkopf je nach Ausführung 470mm oder 580mm
- Gewicht je nach Ausführung 1kg bzw. 1,1kg

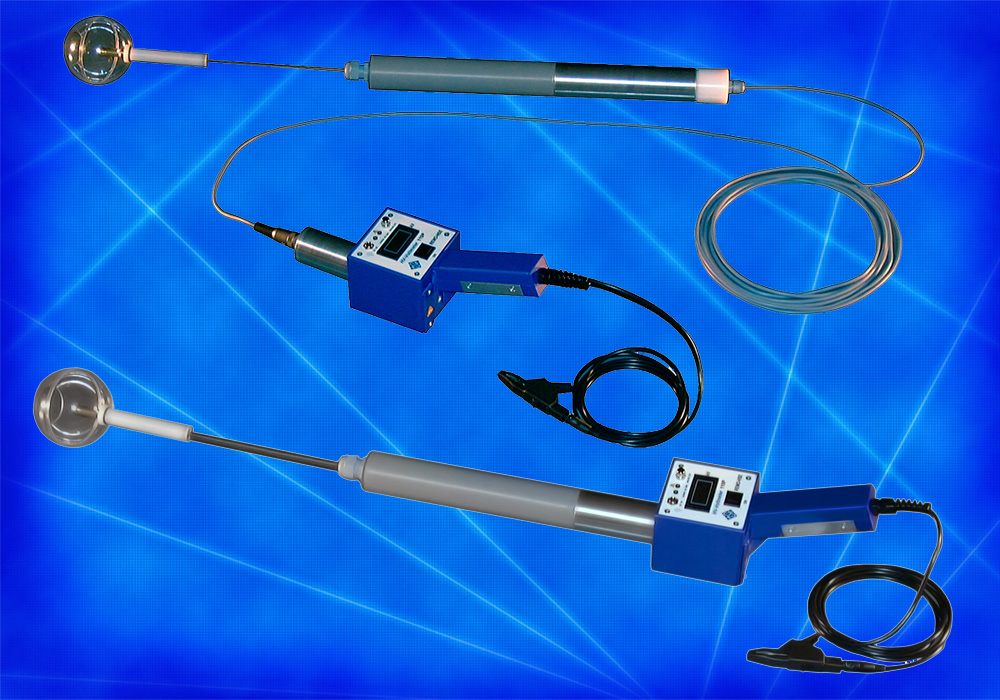

Kurzeit- und Langzeitmessung mit einem Messgerät
Dieses Hochspannungsmessgerät kann man sowohl als Handmessgerät zur schnellen Kontrolle der anliegenden Hochspannung verwenden, als auch als fest integriertes Messgerät zur ständigen Überwachung der Hochspannung. Möglich macht dies ein Adapter, mit dem man Messkopf und Messinstrument räumlich von einander getrennt betreiben kann und die Tatsache, dass Batterie- und Netzbetrieb möglich sind. Typisches Einsatzgebiet ist die Qualitätsüberwachung von Fertigungs- und/oder Reinigungsprozessen in
- Elektrostatischen Beschichtungsanlagen
- Elektrostatischen Filterzellen von Bearbeitungszentren
- Luftreinigungsanlagen mit elektrostatischen Filtern
- Heizungsanlagen mit elektrostatischen Filtern
Anzeigen und analoge Schnittstelle
- Der Spannungswert wird an einem 3½ stelligen LCD-Display mit Polaritätserkennung angezeigt.
- Eine rote LED leuchtet, falls der integrierte Erdungsdetektor eine möglicherweise defekte oder fehlende Erdung des Messgeräts erkannt hat.
- Des Weiteren erscheint ein Batteriesymbol auf dem LCD-Display, wenn der Ladezustand zu niedrig ist.
- Das Laden der Batterie wird durch eine grüne LED signalisiert.
Ausstattung und Versionen
Das HV-Voltmeter der 110P-Serie besteht aus einem Messinstrument, einem Messkopf, einer Messlanze und verschiedenen Spitzen. Darüber hinaus kommt mit dem Messgerät eine Raumladungsabschirmung zur Verminderung von Sprühverlusten, die das Messergebnis - insbesondere an spitzen Koronaelektroden - signifikant verfälschen können. Selbstverständlich ist der Hochspannungsmesseingang impulsfest und der interne Messwiderstand so groß gewählt, dass der Prüfling nur eine sehr geringe Belastung während des Messprozesses erfährt. Das Messegrät verfügt über eine 3½ stellige Digitalanzeige mit automatischer Polaritätserkennung und Bateriesymbol. Darüber hinaus besitzt das Messgerät einen zusätzlichen Analogausgang für externe Auswertung der Hochspannungsmesswerte. Aktuell bieten wir das Messgerät mit folgenden Messbereichen an: ±10kV, ±20kV, ±50kV,±100kV.
