Merkmale
- Verschiedene Spannungsklassen bis 120kV mit einem oder zwei Ausgängen
- Automatischer Übergang von spannungskonstanter zu stromkonstanter Regelung und umgekehrt
- Je nach Ausführung 30W, 60W, 120W, 200W, 400W, 750W oder 1500W
- Je nach Ausführung Weitbereicheingang oder 230V AC Eingang
Bedien- und Anzeigeelemente
- Fernbedienung und -Überwachung über analoge Schnittstelle; 0-10V DC oder 4-20mA entsprechen 0-100% der maximalen Nenngröße
- Digitale Anzeige für Spannung und Strom
- Signallampen zur Statusanzeige des Netzschalters, der Hochspannung und der Belastung
- Interne LEDs signalisieren den Status von Hochspannung, Last und Temperatur
Besondere Funktionen
- Softstart
- Funkendetektion und -überwachung
- Einstellbare U-I-Ausgangskennlinie
- STASEI 2 Netzsteckdose mit Sicherungshalter und eine 9-polige Flanschdose mit Schutzkappe als Schnittstelle
Schutzeinrichtungen
- Überspannung- und Überstrombegrenzung
- Überspannung-, Überstrom- und Übertemperaturabschaltung
- Hochspannungsausgang 100% kurzschlusssicher gegen Masse
- Bei Funken schaltet das Hochspannungsmodul für ca. eine Sekunde die Hochspannung ab und startet danach wieder automatisch
- Notausschalter
Mechanische Daten
- Schaltschrank, Stahlblech pulverbeschichtet
- Ca. 7 bis 28kg (abhängig von Ausgangsspannung und -leistung)
- Schutzart mindestens IP53
- Intern aktive Luftumwälzung mittels Lüfter ab 200W und aktive Kühlung mittels Lüfter nach extern ab 750W Ausgangsleistung
Ausführung der CMR-Serie

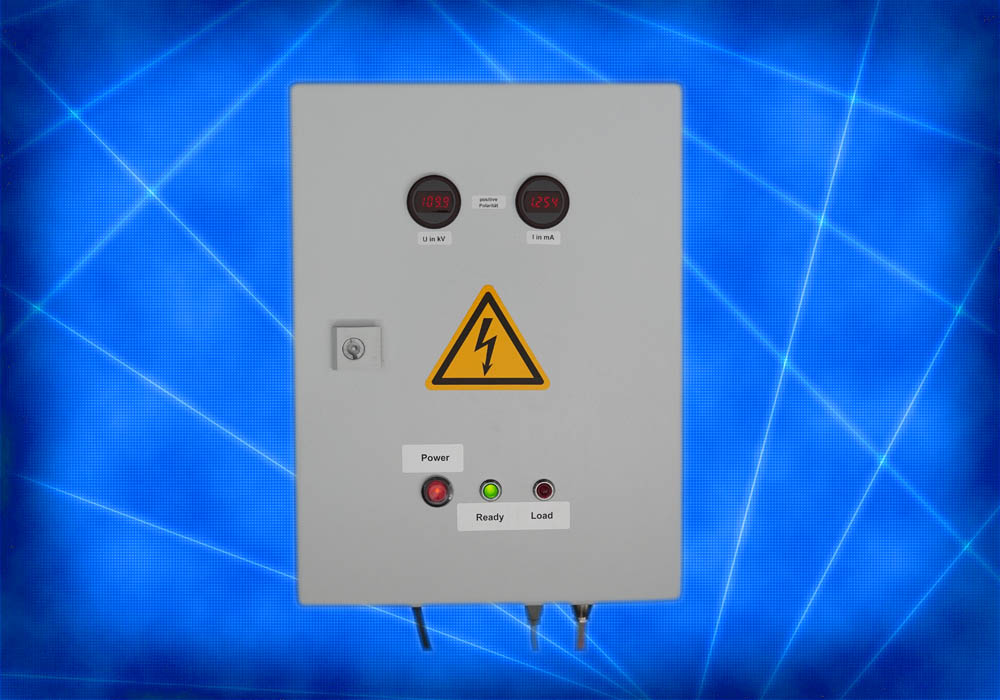

Auslöser dieser CMR-Sorderserie war die Suche von Kunden nach einer 120kV Hochspannungsversorgung mit 150W Ausgangsleistung für die Integration in bestehende Anlagen. Gewünscht wurden eine gut lesbare Digitalanzeige für Spannung und Strom, eine Netzsteckdose STASEI 2 mit Sicherungsbügel sowie eine 9-polige M23-Flanschsteckdose mit Schutzkappe als Schnittstelle. Darüber hinaus sollte die Einstellung und überwachung von Spannung und Strom entweder mit 0 bis 10 VDC oder 4 bis 20mA möglich sein. Selbstverständlich gibt es auch diese CMR-Sonderversion mit 30W, 60W, 120W, 200W, 400W, 750W oder 1500W Dauerleistung und Ausgangsspannungen bis 120kV. Auch eignen sich diese Hochspannungsschränke für den Einsatz in einer Vielzahl von industriellen Anwendungen
- Elektrostatik
- Elektrostatische Filter
- Luftreinigung
- Heizungsanlagen
- Ionisierung
Schutzeinrichtungen
Wie die Standard-CMR-Kabinette ist auch dieses Hochspannungskabinett mit einer Überspannungs- und Überstrombegrenzung sowie einer Überspannungs-, Überstrom- und Übertemperaturabschaltung ausgestattet. Der Hochspannungsausgang ist 100% kurzschlussfest gegen Masse. Im Falle eines Funkenschlags schaltet sich die Stromversorgung für ca. eine Sekunde ab und fährt dann automatisch wieder hoch.
Digitale Anzeigen, Signalleuchten und analoge Schnittstelle
Zwei digitale Anzeigen ermöglichen es, Spannung und Strom direkt am Gerät abzulesen. Die Netzschalterleuchte zeigt an, dass das Gerät eingeschaltet ist, eine grüne Signallampe zeigt an, dass die tatsächliche Ausgangsspannung mindestens 90 % des eingestellten Wertes beträgt und eine rote Signallampe leuchtet, wenn der tatsächliche Ausgangsstrom mindestens 90 % des eingestellten Stroms für etwa fünf Minuten oder mehr als acht (andere mögliche Werkseinstellungen 10, 20 oder 40) Funken pro Minute beträgt. Die Steuerung der Stromversorgungen erfolgt über eine SPS. Sie verfügt über eine analoge 0 bis 10V oder 4 bis 20mA Schnittstelle zur Steuerung und überwachung der Ausgangsspannung und des Ausgangsstroms und signalisiert Hochspannungsbereitschaft. Darüber hinaus werden Statusmeldungen wie Übertemperatur über interne LEDs ausgegeben.
