Merkmale
- Verschiedene Spannungsklassen bis 120kV mit einem oder zwei Ausgängen
- Automatischer Übergang von spannungskonstanter zu stromkonstanter Regelung und umgekehrt
- Je nach Ausführung 30W, 60W, 120W, 200W, 400W, 750W oder 1500W
- Je nach Ausführung Weitbereicheingang oder 230V AC Eingang
Bedien- und Anzeigeelemente
- Fernbedienung und -Überwachung über analoge Schnittstelle; 0-10V DC entsprechen 0-100% der maximalen Nenngröße
- Signallampen zur Statusanzeige des Netzschalters, der Hochspannung und der Belastung
- Intern signalisieren LEDs den Status von Hochspannung, Last und Temperatur
Besondere Funktionen
- Softstart
- Funkendetektion und -überwachung
- Einstellbare U-I-Ausgangskennlinie
Schutzeinrichtungen
- Überspannung- und Überstrombegrenzung
- Überspannung-, Überstrom- und Übertemperaturabschaltung
- Hochspannungsausgang 100% kurzschlusssicher gegen Masse
- Bei Funken schaltet das Hochspannungsmodul für ca. eine Sekunde die Hochspannung ab und startet danach wieder automatisch
- Notausschalter
Mechanische Daten
- Schaltschrank, Stahlblech pulverbeschichtet
- Ca. 7 bis 28kg (abhängig von Ausgangsspannung und -leistung)
- Schutzart mindestens IP53
- Intern aktive Luftumwälzung mittels Lüfter, ab 750W auch aktive Kühlung mittels Lüfter nach extern
Mindestens IP53 Standard

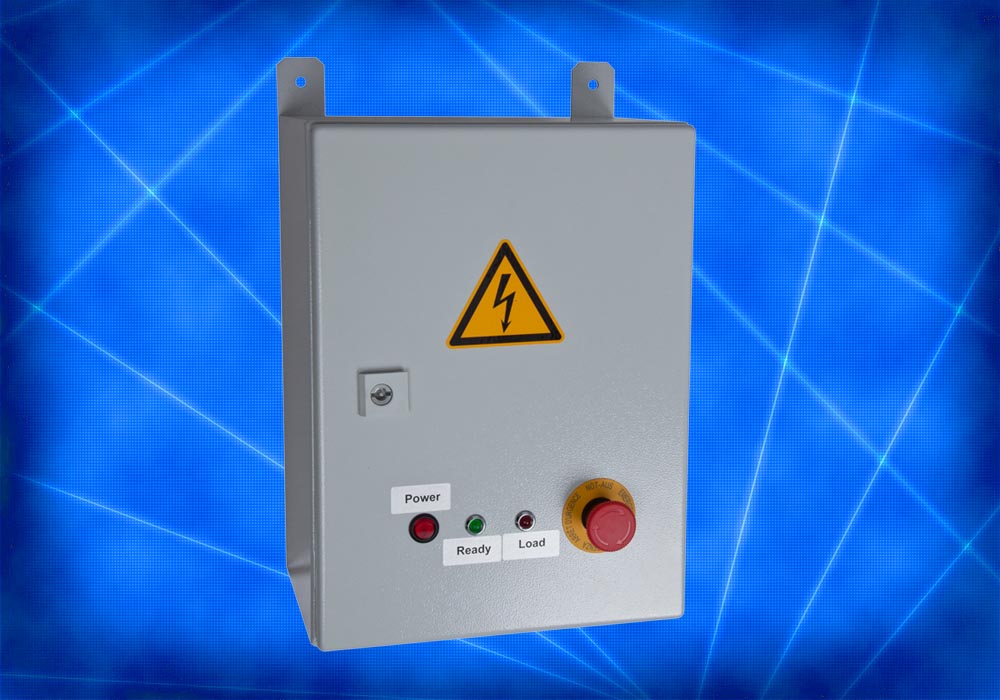

Manchmal ist es nicht möglich, ein Modul in einem bestehenden Schaltschrank nahe der Hochspannungslast unterzubringen. Für diesen Fall haben wir die CMR-Serie auf den Markt gebracht. Dies sind kompakte Schaltschränke, in denen die Hochspannungsversorgung untergebracht ist. Je nach Ausführung liefern CMR-Netzteile 30W, 60W, 120W, 200W, 400W, 750W oder 1500W Dauerleistung und Ausgangsspannungen bis 120kV. Wie die Modulserien MSR und MMR eignen sich diese Hochspannungsschränke für den Einsatz in einer Vielzahl von industriellen Anwendungen
- Elektrostatik
- Elektrostatische Filter
- Luftreinigung
- Heizungsanlagen
- Ionisierung
Schutzeinrichtungen
Wie die MMR-Netzteile sind alle CMR-Schräke mit Überspannungs- und Überstrombegrenzung sowie Überspannungs-, Überstrom- und Übertemperaturabschaltung ausgestattet. Der Hochspannungsausgang ist 100% kurzschlussfest gegen Masse. Bei einem Funken wird die Stromversorgung für ca. eine Sekunde abgeschaltet und dann wieder automatisch hochgefahren. Bei acht (andere mögliche Werkseinstellung 10, 20 oder 40) Funken pro Minute wird ein Relais gesetzt. Darüber hinaus verfügen die CMR-Netzteile über einen Not-Aus-Schalter.
Signallampen und analoge Schnittstelle (CMR-S)
Eine rote Signallampe zeigt an, dass das Gerät eingeschaltet ist, eine grüne Signallampe zeigt an, dass die tatsächliche Ausgangsspannung mindestens 90% des eingestellten Wertes beträgt und eine rote Signallampe leuchtet, wenn der tatsächliche Ausgangsstrom mindestens 90% des eingestellten Stroms für ungefähr fünf Minuten beträt. Die Stromversorgungen werden in der Regel über eine SPS gesteuert. Unsere CMR-S-Version verfügt über eine analoge 0 ... 10V-Schnittstelle zur Steuerung und Überwachung von Ausgangsspannung und Ausgangsstrom. Außerdem zeigen Statusmeldungen an, ob die tatsächliche Ausgangsspannung mindestens 90 % des eingestellten Wertes beträgt, der tatsächliche Ausgangsstrom für ca. fünf Minuten mindestens 90 % des eingestellten Stroms beträgt und/oder eine bestimmte Funkenfrequenz pro Minute erkannt wurde und ob die zulässige Betriebstemperatur überschritten wurde. Die Statusmeldungen werden zusätzlich über interne LEDs und potentialfreie Relaiskontakte ausgegeben.
Erweiterungsmöglichkeiten und alternative Ausführungen
- Einige Schränke sind auch mit einem zweiten Hochspannungsausgang erhältlich: z.B. für elektrostatische Filter, die Ionisation und Kollektorspannung in einem festen Teilerverhältnis benötigen, z.B. 50 % oder 75 %.
- Unterspannungsüberwachung des Hochspannungsausgangs.
- CMR-P-Version nur mit internem Potentiometer und CMR-SP-Version mit beiden Optionen - analoge Schnittstelle und interne Potentiometer.
- Weitere Optionen auf Anfrage.
